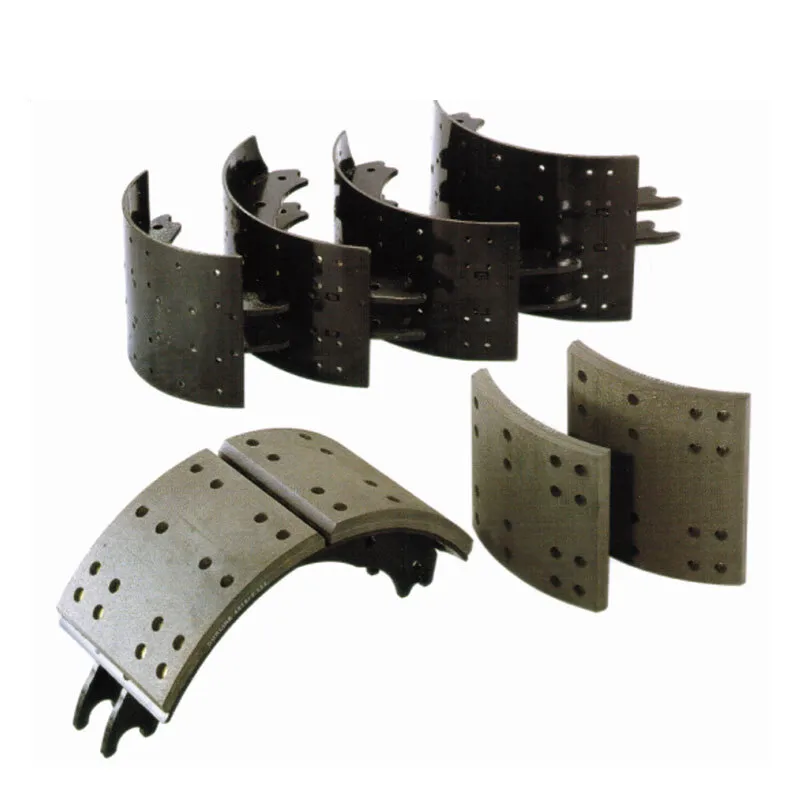

Brake shoes Assembly

Model

B

B1

B2

R

Φ1

Φ2

A1+A2

H1

H2

t1

t2

d

n

m

No.

FSBC/36/1

180

62

70

205

Φ26.2

Φ36.4

317.7

50

52

5

8

Φ8.5

20

130

2

FSBC/36/2

180

35

69

250

Φ26

Φ36

317.7

49.17

54.1

5

8

Φ8.5

20

130

2

FS4515

180

38.5

46.5

203

Φ27.5

Φ19.5

323.85

54

48

5

8

Φ6.5

32

70/137

4

FS4515E

180

38.5

46.5

203

Φ27

Φ19.1

323.85

44.2

49.85

5

8

Φ6.5

32

70/136.5

4

FS4515Q

180

38.3

46.3

205

Φ32

Φ19.2

323.85

50

50

5

8

Φ6.5

32

70/136.5

4

FSBC/36/3

200

35

69

205

Φ26.1

Φ36.1

317.7

49.17

54.1

5

8

Φ8.5

20

150

2

FSBC/36/4

200

62

70

205

Φ26.2

Φ36.4

317.7

50

52

5

8

Φ8.5

20

150

2

FS4551

200

38.5

46.5

205

Φ27.5

Φ19.5

323.85

54

48

5

8

Φ6.7

32

98.5/177.5

4

FS4551E

220

38.5

46.5

203

Φ27

Φ19.1

323.85

44.2

49.85

5

8

Φ6.5

32

98.5/177.5

4

FS4551Q

220

38.5

46.3

203

Φ32

Φ19.2

323.85

50

50

5

8

Φ6.5

32

98.5/177.5

4

FS4551(h）

220

38.5

46.5

203

Φ27.6

Φ19.7

323.91

53.98

48

5

8

Φ6.5

32

98.5/177.5

4

FS4551H

220

38.5

46.5

203

Φ27.6

Φ19.7

323.91

53.98

48

5

8

Φ6.5

32

98.5/177.5

4

FS-BZ-160

160

40

68

200

Φ20.1

Φ30

318.75

59.3

38.03

8

6

Φ8.2

16

92/120

4

FS-BZ-180

180

40

68

200

Φ20.1

Φ30

318.75

59.3

38.03

8

6

Φ8.2

16

92/140

4

FS-BZ-222

222

40

68

200

Φ20.1

Φ30

318.75

59.3

38.03

8

6

Φ8.2

16

92/180

4

FS4552

220

35

69

205

Φ26.1

Φ36.1

317.7

49.17

54.1

5

8

Φ8.5

20

150

2

WFM7.29.8563

220

62

70

205

Φ32.2

Φ36.4

317.7

50

52

5

8

Φ8.5

20

150

2
